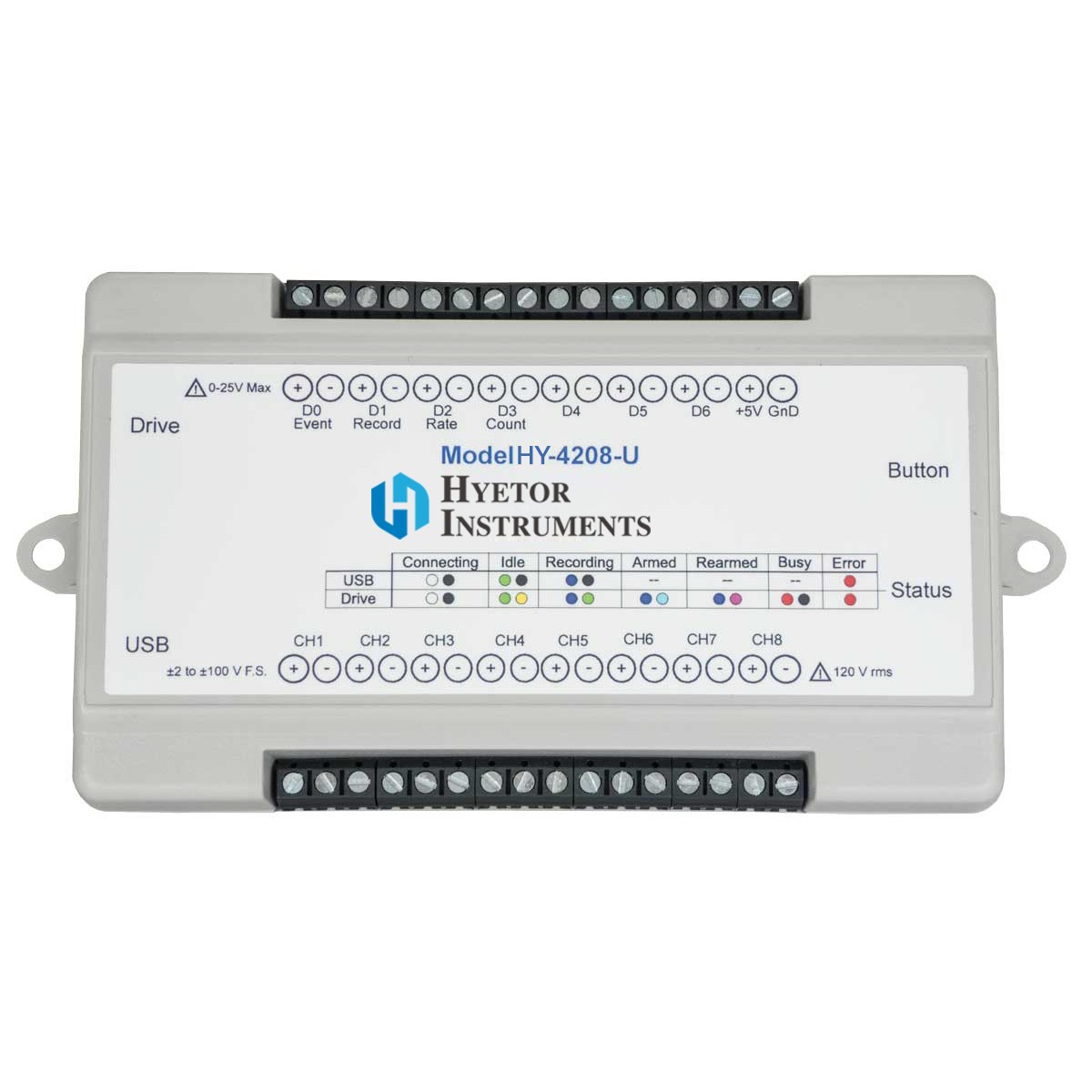

HY-4208-U

描述

HY-4208 高速 USB 数据采集系统，带 WinHyetor 软件。具有 8 个差分模拟输入通道（需要解锁代码才能将超过 4 个通道记录到 WinHyetor），12 至 16 位测量分辨率，满量程范围为 ±2、±5、±10、±20、±50 和 ± 100 V，独立数据记录到可移动 USB 拇指驱动器。

型号 HY-4208 以实惠的价格提供良好的模拟性能。八个模拟输入通道提供差分测量灵活性和每通道 ±2、±5、±10、±20、±50 和 ±100 V 满刻度的可编程范围。差分输入配置提供噪声抑制，轻松适应单端信号源，并受到 120 V rms 保护，因此不可避免的测量事故不会损坏仪器。前端为可变分辨率模数转换器提供信号，其范围为 12 至 16 位，作为采样率的函数。较低的采样率提供更高分辨率的读数。HY-4208 模拟子系统的大模拟采样吞吐率为 160 kHz，提供 12 位分辨率。在 10 kHz 以下，该仪器通过一个启用的模拟通道提供 16 位分辨率。每个模拟通道低于 2 kHz，HY-4208 提供 16 分辨率和五个或更多启用的模拟通道。详情请见内部。模拟子系统的四舍五入是每个通道的低通滤波器，具有自动角频率选择作为采样率的函数。所有这些功能相结合，以良好的价格提供纯粹的数据采集能力。

HY-4208 提供 7 个数字端口，每个端口均可配置为输入或开关。为 25 V 提供输入保护。当作为输入激活时，两个端口允许作为离散输入的双重功能，或者可以分别编程为计数器或速率输入。速率输入具有 50 kHz 的大测量值，分配给十二个可编程测量范围（10 Hz 至 50 kHz 满量程）。计数器输入提供 16 位分辨率和 65,535 的终端计数值。离散量、计数器和速率输入是模拟输入通道使用的同一内部扫描列表的成员。这意味着所有启用的元素都是同步采集的，这允许在模拟和数字通道之间进行有意义的比较。例如，测量发动机转速的速率输入允许转速数据与模拟数据同步获取。

HY240 可以连接到 PC 或完全独立运行。可以通过标准 USB 或可选的无线连接连接到 PC。任何一种连接方法都可以利用提供的 PC 端软件来配置、获取、显示和记录数字化信息，以便直接存储到 PC 的 HDD。记录后可以检索获取的数据以进行审查和分析，包括导出到 Microsoft Excel 的能力。使用 HY240 的无线选项可启用仪器的网络功能，允许使用任何计算机或智能手机的标准 Web 浏览器对其进行远程配置和管理。HY240 配备有 4 GB 的非易失性存储器，嵌入在仪器内部。如果需要，仪器提供一个外部 SD 卡插槽用于额外存储。

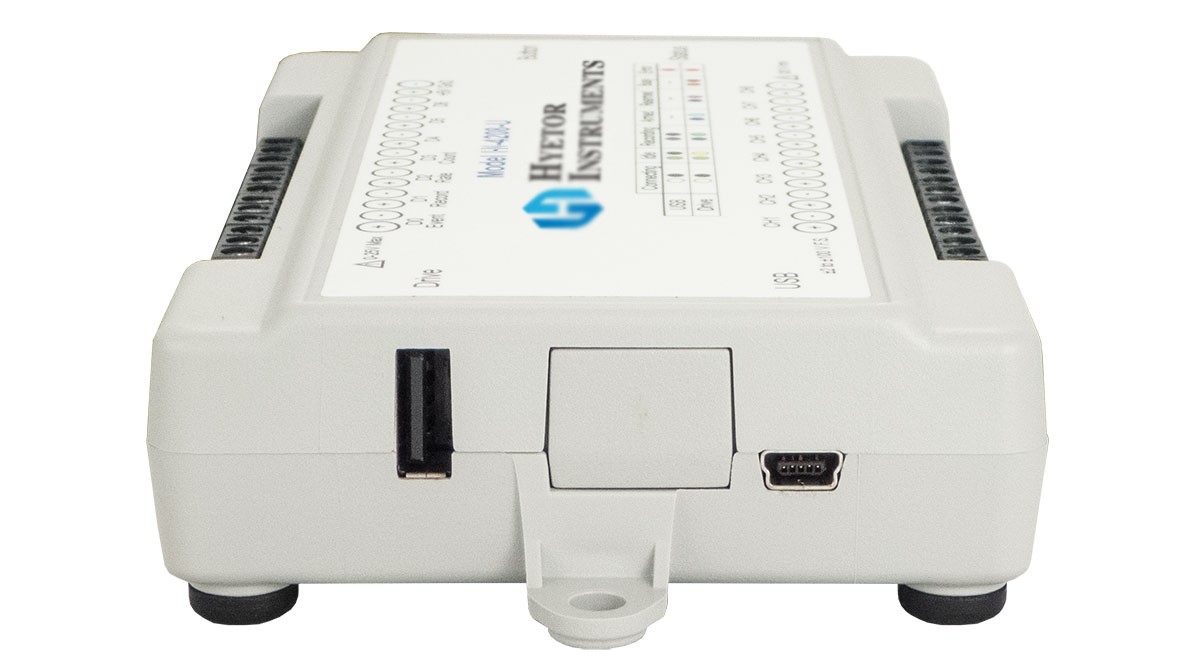

USB 驱动器用于在单机模式下记录数据。HY-4208 可以使用具有预定义触发条件的循环缓冲区或支持远程启动/停止的记录直到完整方法进行连续记录。一个按钮允许对记录过程进行手动启动/停止控制。使用采用 SLC 技术的闪存卡，可以实现高达 160 kHz 的吞吐率。使用 pSLC 卡时，该速率降至 50 kHz，使用包含 MLC 的闪存卡时，该速率降至 20 kHz。随附的 WinHyetor 数据采集软件可以快速直观地配置 HY-4208 以进行独立操作。使用 WinHyetor 设置通道并创建参考文件。然后可以将该参考文件复制到 USB 驱动器并用于快速设置。

主要特点：

• 包括一台 HY-4208 仪器、一根 6 英尺 USB 电缆、一把用于信号连接的螺丝刀、一个带有 WinHyetor/Lite 软件的 USB 闪存盘

• 随 WinHyetor/Lite 软件一起提供，可以以任何采样率记录多达四个通道。购买WinHyetor/Unlock记录所有通道，或同步多台（单机无法同步）。WinHyetor/Unlock每个设备在 WinHyetor 中进行数据同步所需的代码。

• USB 拇指驱动器的独立功能（需要解锁代码才能将所有通道记录到 USB 拇指驱动器

• 使用 WinHyetor 采集软件时高达 160,000 Hz 的采样吞吐率

• 使用高速 microSD 卡在独立模式下高达 160,000 Hz 的采样吞吐率

• 12 至 16 位模数分辨率（计算分辨率）

• 可编程范围：±2、±5、±10、±20、±50、±100 V 满量程

• 八个铠装模拟差分输入，高达 120 V rms 无损坏，50 dB 共模抑制

• 每通道自适应低通滤波器，转角频率设置为采样率的函数

• 七个数字端口，每个端口可编程为输入或开关，支持高达 50 kHz 的速率测量，支持16位计数器

• 支持ChannelStretch ™ 多单元同步：多达十六种乐器，高达 480 kHz 的吞吐量，多达 128 个模拟通道和 112 个数字端口，与自身和模型 HY-4108 和 HY-1120 以任何组合同步，同步在单机模式下不可用，每台设备所需的解锁代码

• 软件支持包括随时可用的 WinHyetor/Lite 软件和用于在所有操作系统中进行软件开发的文档化协议

• 使用HMP60 探头进行温度和湿度测量

• 使用我们的记录时间计算器了解您的数据记录器可以记录到可移动闪存的时间长度

• 10% 教育折扣
