HY7000

描述

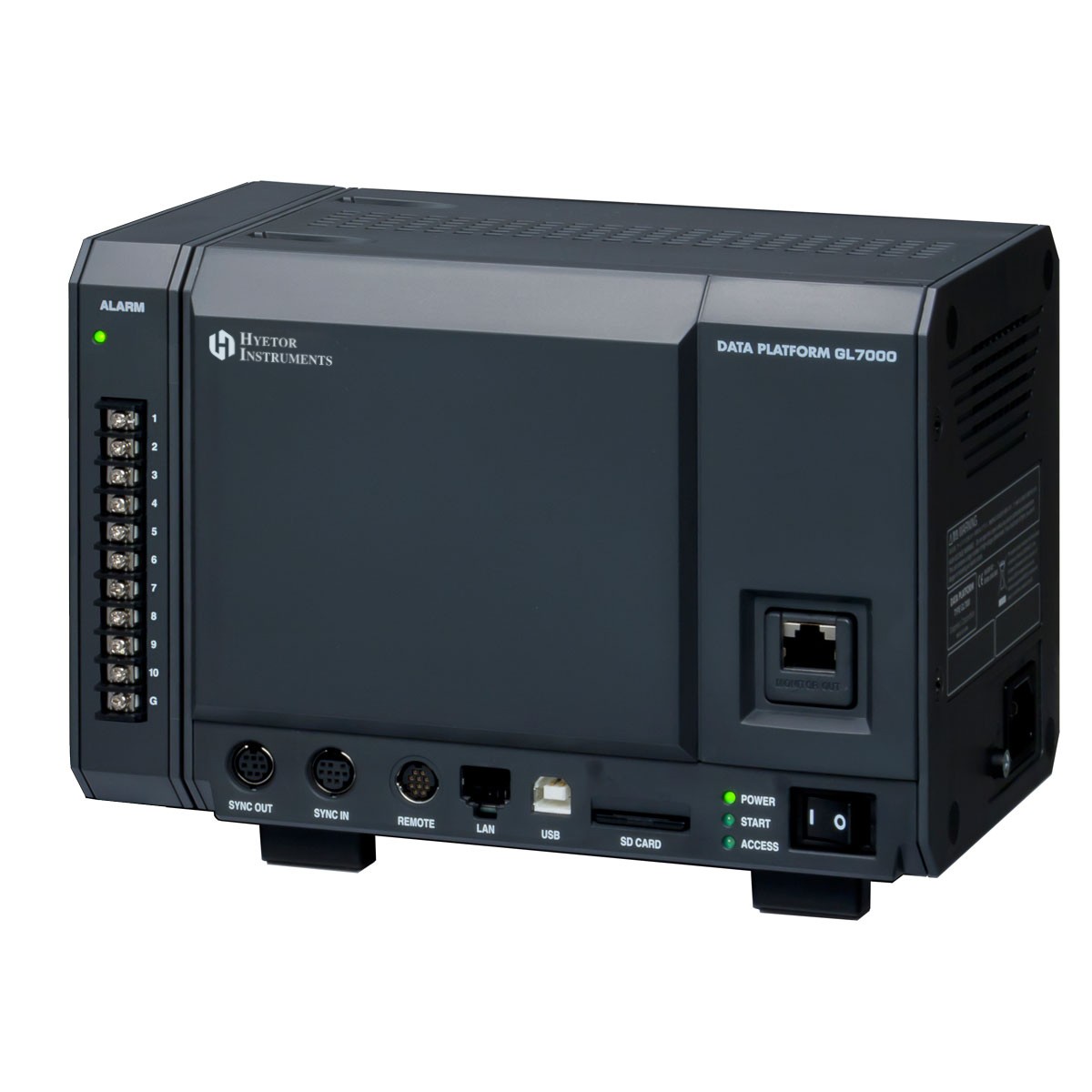

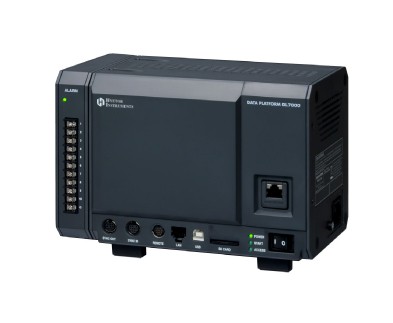

HY7000 是一种模块化数据采集仪器，提供一系列配置选项，可以进许多工业测量。其基本的形式由 HY7000 处理模块和一个附加的报警模块（包括在内）组成。添加一个或多个模拟和/或离散模块可完成配置，并允许 HY7000 将数据采集到其自身的内部存储器或直接采集到以太网或 USB 连接的 PC。当用作独立仪器时，HY7000 可以将数据记录到快速、非易失性 RAM（多 2,000,000 个样本）、内置闪存、SD 存储器或 USB 拇指驱动器（每个 251,000,000 个样本）中。可选的固态硬盘模块 (SSD) 可提供高达 64 GB 的快速、非易失性存储空间，大文件大小为 2 GB。

采样率和测量范围由可能连接到 HY7000 处理单元的可选模拟模块定义。一些模块支持低至每微秒一个样本的采样间隔和 100V 的满量程范围。其他支持各种特殊测量功能，如用于温度测量的直连热电偶和 RTD。另一个模块支持离散和脉冲离散输入，允许状态、计数和旋转速率测量与模拟数据一起采集。多达十个模块可以连接到一个 HY7000 处理单元。此数据表中包含完整的模块列表。

可选的触摸屏显示器是可拆卸的，无需 PC 即可进行本地数据记录器和数据采集配置。该显示器还在数据记录期间以多通道的形式提供实时反馈，实时图形显示采集的数据、警报状态等。显示器可以连接到 HY7000 处理器，或使用标准 CAT-5 电缆连接到距离处理器远 10 米的地方。

HY7000 的数据采集和数据记录特性也可以通过连接到仪器以太网端口的远程 PC 进行配置，或者使用其 USB 端口在本地进行配置。提供的软件允许实时数据采集、流式传输到磁盘、回放和导出到其他应用程序，如 Excel。

与 HY 系列中的其他数据记录器和数据采集产品一样，HY7000 提供了较大的触发灵活性，使其能够适应几乎任何记录应用。当然，可以手动启动和停止对连接的 PC 的数据采集操作或单机模式下的数据记录操作。启用后，HY7000 的触发功能会自动执行此过程，并允许根据信号电平设置、日期和时间以及外部事件启动和终止记录过程。记录到仪器的内置 2,000,000 个存储点（每个模拟模块）RAM 存储器时，可能会存储预触发信息。触发电平条件包括边沿触发设置、仅电平测试和双电平设置以允许内部/外部窗口触发。

然后，随附的报警模块多可提供十个报警输出。可以根据前面描述的任何触发条件以及 TC 烧毁时启动警报，并且可以保持警报状态或在警报条件不再存在时自动重置警报状态。

HY7000 是一种整体解决方案仪器，可以轻松扩展以满足高速和低速应用以及独立或连接 PC 的实施不断增长的测量要求。

主要特点

• 包括 HY7000 主模块、报警输出模块、交流电源线和软件 CD。至少需要一个放大器模块。

• 逻辑和脉冲输入放大器模块提供 16 个离散和/或脉冲输入通道，用于状态、计数和旋转速率记录以及模拟数据。

• 包含的报警模块允许十个报警输出，这些输出可以由测量的模拟或离散通道电平的任意组合触发。警报输出可以驱动高达 50 V 和 2 A 的负载。

• 可编程采样间隔适用于高速和低速测量的全范围，从每微秒一个样本到每小时一个样本。

• 使用随附的 PC 端软件进行独立或连接 PC 的操作。

• 独立记录到内置 RAM 内存以提高速度，可移动 SD 内存、USB 拇指驱动器和闪存用于非易失性记录。

• 可选的 64 GB 高速 SSD 内存，用于每通道速度高达 1 MHz 的非易失性记录会话，文件大小高达 2 GB。

• 内置 USB 和以太网接口允许作为直接连接的基于 PC 的仪器或基于 Web 的远程服务器运行。

• 灵活的触发前和触发后选项让您可以完全控制记录数据的时间和方式。

• 独特的备份功能允许测量值在可定义的时间间隔内自动备份到非易失性 SD 和 SSD 内存，或推送到本地或远程 FTP 文件服务器。

• 多个 HY7000 仪器可以菊花链式连接以提供扩展和同步操作。
